Pila helicoidal/de tornillos

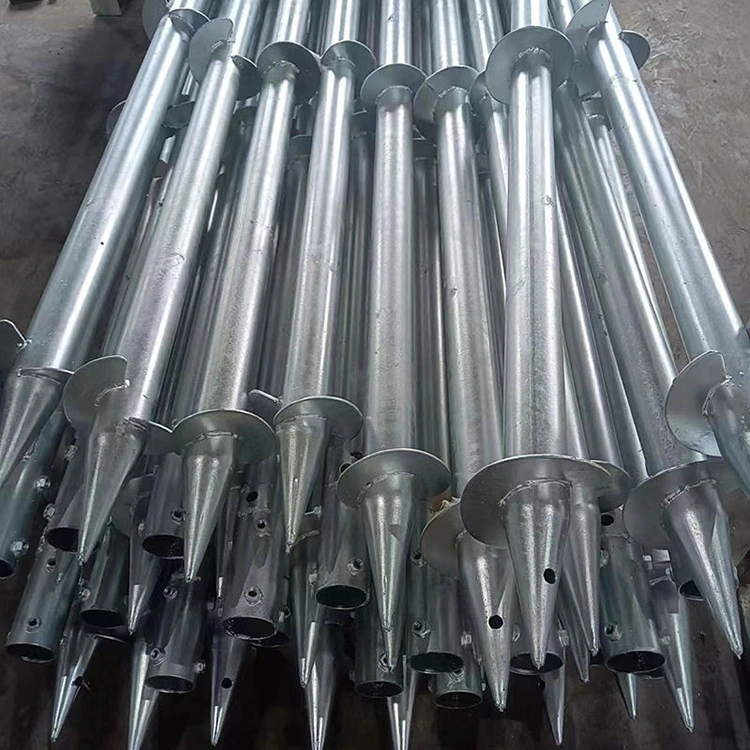

Un pilote helicoidal (o pilote roscado) es un componente de cimentación profunda hecho principalmente de acero de alta resistencia, con láminas helicoidales (paletas helicoidales) que se atornillan mecánicamente directamente al suelo. Se basa en la compactación y la fricción entre las palas y el suelo para transferir las cargas verticales de compresión, tracción u horizontales desde la superestructura a la capa de soporte estable, logrando una capacidad de carga confiable.

1.Características del producto de pilotes helicoidales/tornillos

•Construcción rápida: la penetración rotativa elimina la necesidad de excavaciones a gran escala y curado del hormigón; Por lo general, una sola pila se puede completar en minutos o decenas de minutos.

•Baja perturbación: el suelo se desplaza en lugar de excavarse, minimizando el impacto ambiental y haciéndolo adecuado para áreas urbanas y zonas ecológicamente sensibles.

•Cuantificable: El par de instalación está directamente relacionado con la capacidad de carga, lo que permite la verificación y el control de calidad en tiempo real.

•Resistente a la corrosión: Comúnmente utiliza acero galvanizado en caliente, adaptable a ambientes corrosivos como zonas costeras y suelos helados.

•Reciclable: Los proyectos temporales se pueden retirar y reutilizar, haciéndolos ecológicos y con bajas emisiones de carbono.

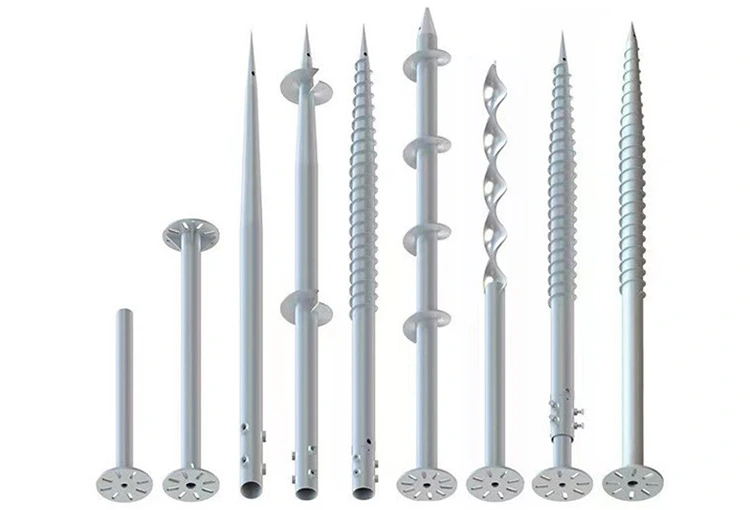

2.Componentes del núcleo de pilotes helicoidales/tornillos

El sistema de cimentación de pilotes helicoidales consta de tres partes:

•Eje central de acero: normalmente hecho de tubo de acero galvanizado o resistente a la corrosión/acero redondo, lo que proporciona resistencia y conexión.

•Palas Helicoidales: Palas metálicas helicoidales soldadas al fuste, que determinan la forma de hincar el pilote en el suelo, su capacidad de carga y su adecuación a las condiciones geológicas.

•Componentes de Conexión: Bridas, juntas o secciones de extensión, utilizadas para la conexión a la superestructura o para extender el fuste del pilote.

Cada componente trabaja en conjunto para crear una base sólida y estable para su proyecto. Las roscas ayudan a apretar la base en su lugar y mantenerla segura, mientras que el soporte superior se puede usar para asegurar y nivelar cualquier estructura que esté construyendo.

3.Proceso de producción de pilotes helicoidales/tornillos

• Inspección de Materia Prima: Se selecciona acero de alta resistencia. A su llegada, se prueban el material y las propiedades mecánicas, y sólo se utilizan materiales cualificados.

• Mecanizado de ejes de pilotes: el corte CNC, el laminado de tubos y el enderezamiento garantizan dimensiones y rectitud precisas.

• Formación de hojas en espiral: Las hojas en espiral se forman utilizando equipos avanzados, lo que garantiza un paso uniforme y dimensiones estándar.

• Soldadura: Las palas se sueldan al fuste del pilote, lo que da como resultado soldaduras completas y estables.

• Tratamiento de soldadura: el esmerilado posterior a la soldadura y las pruebas ultrasónicas eliminan defectos como grietas y porosidad.

• Protección contra la corrosión: Toda la estructura está galvanizada en caliente, lo que da como resultado un recubrimiento de zinc uniforme y grueso que es resistente a la corrosión y tiene una larga vida útil.

• Inspección del producto terminado: se verifican las dimensiones, la apariencia, el espesor del recubrimiento de zinc y la calidad de la soldadura, y todos los productos pasan la inspección.

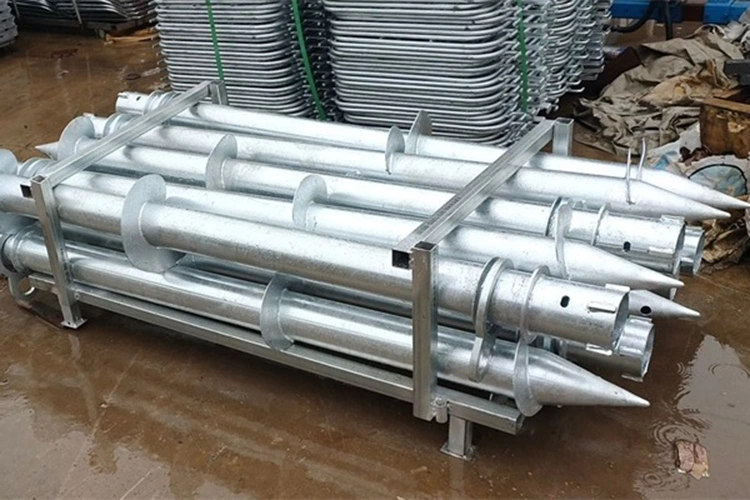

• Embalaje y envío: El embalaje protector y el apilamiento categorizado garantizan un transporte sin daños.

4.Comparación de cimentaciones de pilotes helicoidales/tornillos y pilotes tradicionales

Pila de tornillos

Método de construcción: Atornillado rotativo, no requiere excavación

Velocidad de construcción: Rápido, una sola pila completada en 10 minutos, lista para usar de inmediato

Impacto ambiental: Sin ruido, sin vibración, sin remoción de tierra

Reciclabilidad: Reciclable y reutilizable

Adaptabilidad geológica: Adecuado para suelos blandos, suelos arenosos, suelos congelados y marismas.

Costo y Tiempo: Bajo costo, corto período de construcción

Cimentación de pilote tradicional (pilote de hormigón)

Método de construcción: excavación, montaje de moldes, vertido de hormigón.

Velocidad de construcción: lenta, requiere de 7 a 28 días de curado

Impacto ambiental: Alto nivel de ruido, alta vibración, alto nivel de polvo, alta eliminación de suciedad

Reciclabilidad: No reciclable

Adaptabilidad geológica: poca adaptabilidad a condiciones geológicas complejas.

Costo y tiempo: alto costo, largo período de construcción

5.Aplicación de nuestro pilote helicoidal/tornillo

• Nuevas Energías: Estructuras de soporte fotovoltaicas, cimentaciones de pequeños aerogeneradores

• Construcción: villas ligeras de acero, casas móviles, cimientos de cabañas de madera

• Transporte Municipal: Barandales, farolas, vallas publicitarias, carteles indicadores.

• Invernaderos agrícolas: invernaderos, espalderas para uvas, cobertizos de sombra.

• Energía y Telecomunicaciones: Postes de servicios públicos, torres de comunicación, cimientos de estaciones base.

• Muelles y vías navegables: muelles flotantes, puertos deportivos para yates, muelles, plataformas flotantes

• Paseos marítimos de jardín: paseos marítimos de madera, pabellones, cimientos de pérgolas.

• Condiciones geológicas especiales: suelo blando, terreno arenoso, marismas, suelo congelado, áreas de excavación ambientalmente restringidas

6.Preguntas frecuentes

P1. ¿Qué tipos de suelo son adecuados para la construcción de pilotes helicoidales?

Los pilotes helicoidales funcionan bien en suelos arcillosos, arenosos, limosos, de relleno y muchos suelos granulares. Para grava o roca muy densa, puede ser necesaria una perforación previa u otras soluciones.

P2. ¿Se puede quitar o reutilizar el pilote helicoidal?

Sí. A través de un proceso de instalación inverso, la base del pilote se puede eliminar por completo, lo que permite trabajos temporales, reduce la chatarra y el desperdicio y respalda las estrategias de redistribución.

P3. ¿Cómo se compara el costo de los pilotes helicoidales con el de otras cimentaciones de pilotes?

En muchas obras de construcción, los pilotes helicoidales son más baratos de instalar porque permiten una construcción más rápida, no requieren excavación ni mantenimiento, implican menos transporte de vehículos y pueden entregarse antes.

P4. ¿Cuál es la vida de diseño típica? ¿Cómo se controla la corrosión?

El cuerpo del pilote está construido en acero de alta calidad y protegido con galvanizado y/o un revestimiento específico. Los factores de exposición ambiental y el espesor de la capa de sacrificio se consideran en el diseño para lograr la vida de diseño esperada requerida del activo.
