Introducción al proceso de producción de cadenas de anclas marinas-Parte 2

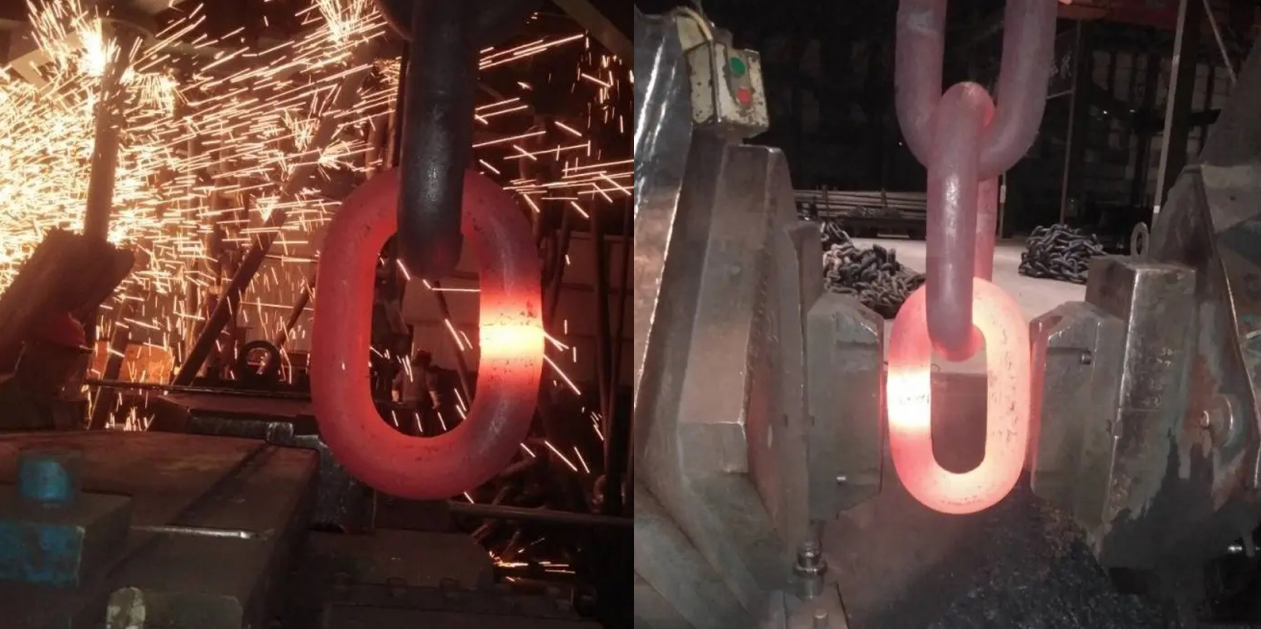

IV. Proceso de tratamiento térmico

1. Temple y Revenido

- Las cadenas de ancla deben someterse a un enfriamiento a 900 ℃ y un revenido a 600 ℃ para mejorar su resistencia y dureza.

- Las investigaciones indican que la resistencia al desgaste es mejor cuando se enfría a 860 ℃, mientras que aumentar la temperatura de revenido reducirá el contenido de la fase de ferrita α en forma de aguja y cambiará la cementita de laminar a granular.

2. Optimización de los parámetros del tratamiento térmico.

- El tiempo de permanencia durante el templado tiene un impacto significativo en el rendimiento. Tiene un efecto notable cuando el tiempo de exposición es inferior a 30 minutos, pero el efecto se vuelve menor cuando supera los 30 minutos.

- El equipo de tratamiento térmico debe cumplir requisitos tales como un buen rendimiento de conservación del calor, una buena uniformidad de la temperatura del horno y la provisión de un sistema de medición de temperatura multipunto.

V. Inspección y verificación de calidad

1. Prueba de tracción

- La sección completa de la cadena del ancla (denominada "tiros") tiene aproximadamente 27 metros de largo y se somete a una prueba de tracción que requiere soportar decenas de miles de toneladas de fuerza.

- Una máquina tensora automática estira todos los eslabones para verificar si la resistencia cumple con los estándares. Cualquier rotura en cualquier etapa hará que falle toda la cadena del ancla.

2. Ensayos no destructivos

- Las pruebas de partículas magnéticas y la detección de defectos por rayos X se utilizan para detectar microfisuras invisibles a simple vista.

- Las pruebas ultrasónicas examinan los defectos internos para garantizar la integridad de la estructura de la cadena del ancla.

3. Otras pruebas

- Prueba de Resistencia a la Corrosión: Colocar la cadena del ancla en agua de mar durante 7 días y observar el grado de oxidación de la superficie.

- Prueba de Polvo de Carbón: Detecta pequeñas grietas que no son visibles a simple vista.
